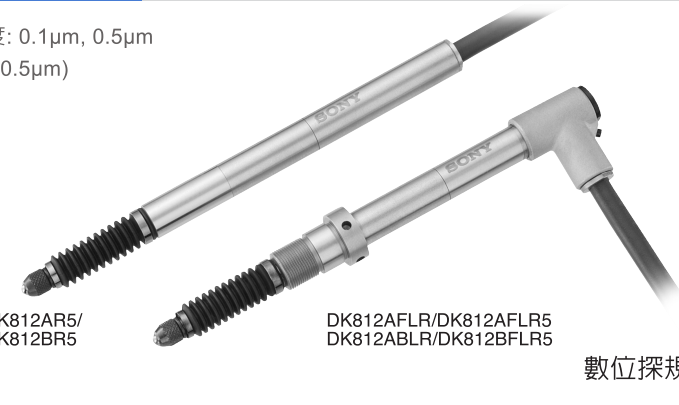

LVDT位移傳感器已被全球大多數地區在機械、電力、電子、汽車、航空航天、冶金、煤炭、石油、交通、輕工、紡織、建材、水利等行業的工礦企業、研究所、大學、國防軍工等單位廣泛用于自動控制和自動測量。
工作原理：
LVDT 位移傳感器全稱為Linear Variable Differential Transformer，中文譯名為線性可變差動變壓器， LVDT位移傳感器的工作原理簡單地說是鐵芯可動變壓器，其結構示意見圖一。
差動變壓器式位移傳感器（LVDT）為電磁感應原理，采用環氧玻璃布、不銹鋼等材料作為線圈骨架，用不同線徑的漆包線在骨架上繞制線圈。與傳統的電力變壓器不同，LVDT是一種開磁路弱磁耦合的測量元件，在骨架上繞制一組初級線圈，兩組次級線圈，其工作方式依賴于在線圈骨架內磁芯的移動，當初級線圈供給一定頻率的交變電壓（激勵電壓）時，鐵芯在線圈內移動就改變了空間的磁場分布，從而改變了初、次級線圈之間的互感量，次級線圈就產生感應電動勢，隨著鐵心的位置不同，互感量也不同，次級產生的感應電動勢也不同，這樣就將鐵芯的位移量（實際的鐵芯是通過測桿與被測物保持相接觸，也就是被測物體的位移量）變成了電壓信號輸出，由于兩個次級線圈電壓極性相反，所以傳感器的輸出是兩個次級線圈電壓之差，其電壓差值與位移量成線性關系（參見圖二）。
當鐵芯處在線圈正中間位置時，兩次級線圈感應電壓相等但相位相反，其電壓差值為零。當鐵芯往右移動時，右邊的次級線圈感應的電壓大于左邊的，兩線圈輸出的電壓差值大小隨鐵芯位移而成線性變化（第一象限的實線段部份），這是LVDT有效測量范圍（一半）。當鐵芯繼續往右移動時，兩次級線圈輸出電壓的差值不與鐵芯位移成線性關系，此為緩沖、非測量區（虛線段）。反之，當鐵芯自線圈中間位置向左邊移動亦然。零點兩邊的實線段一般是對稱的測量范圍，只不過兩者都是交流信號而相位差180°。
這里要特別指出，LVDT和一般變壓器有本質上的區別，變壓器為強電磁耦合，次級電壓在滿負載和空載差別非常大。而LVDT為弱電磁耦合，要求負載阻抗很大，次級產生的感應電流很小，由此產生的附加磁場不干擾激勵磁場分布，這是與普通變壓器完全不同的概念，表現出了LVDT的性質。
