PA1直線位移傳感器
主要特征：
?PA1 傳感器結構緊湊，是各種小型裝置小位移測量的理想選擇。
?接頭采用裕度設計，配合 M4 螺紋連接，測量更靈活。
?超出理論電氣行程后無電氣信號變化，安裝更簡單。
?PA1 傳感器是各種小型機械裝置、閥門、試驗工具和臺架的理想配套產品。
| 技術參數： | |
| （ 有效電氣行程 （C.E.U） | 25/50/75/100/125/150 |
| 獨立線性（C.E.U 范圍之內） | 詳見表格 |
| 分辨率 | 無限制 |
| 重復性 | 0.01mm |
| 保護等級 | IP40 |
| 位移速率 | ≤ 5m/s |
| 位移力 | ≤ 1.2 N |
| 使用壽命 | >25*10m行程，或100*10機動動作， 取zui小值（在C.E.C.之內） |
| 振動 | 5...2000hz.amax=0.75mm amax. = 20 g |
| 沖擊 | 50g 11ms |
| 工作加速度 | 200m/s2 max(20g) |
| 電阻公差 | ±20% |
| 推薦指針電流 | <0.1mA |
| 指針電流 | 10mA |
| 應用電壓 | 詳見表格 |
| 電氣絕緣 | >100M? at 500V=, 1bar, 2s |
| 絕緣能力 | <100μA at 500V~, 50Hz, 2s, 1bar |
| 損耗40℃（在 120℃時為 0W） | 詳見表格 |
| 輸出電壓的實際溫度系數 | <1.5ppm/°C |
| 工作溫度范圍 | -30...+100°C |
| 儲存溫度范圍 | -50...+120°C |
| 外殼材料 | 電鍍鋁尼龍 66GF40 |
| 控制桿材質 | 不銹鋼 AISI 303 |
| 安裝 | 縱軸可變支架 |
機械/電氣參數：
| 型號 | 25 | 50 | 75 | 100 | 125 | 150 | |
| 有效電氣行程+3/-0 (C.E.U.) | mm | 25 | 50 | 75 | 100 | 125 | 150 |
| 理論電氣行程 (C.E.T.)±1 | mm | C.E.U+1 | |||||
| 電阻(C.E.T) | KΩ | 1 | 5 | 5 | 5 | 5 | 5 |
| 獨立線性(C.E.U.范圍內) | ±% | 0.2 | 0.1 | 0.1 | 0.1 | 0.05 | 0.05 |
| 40℃時的功耗（在 120℃時為 0W） | W | 0.6 | 1.2 | 1.8 | 2.5 | 3 | 3.6 |
| 應用電壓 | V | 25 | 60 | ||||
| 機械行程 (C.M.) | mm | C.E.U+5 | |||||
| 殼體長度 (A) | mm | C.E.U+49.5 | |||||
| 總長度 (B) | mm | 113.2 | 163.2 | 213.2 | 263.2 | 313.2 | 363.2 |

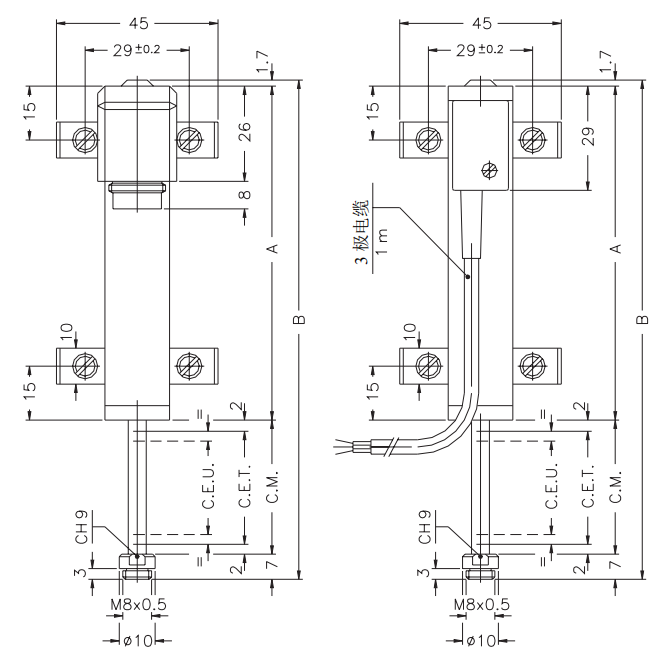

機械尺寸：

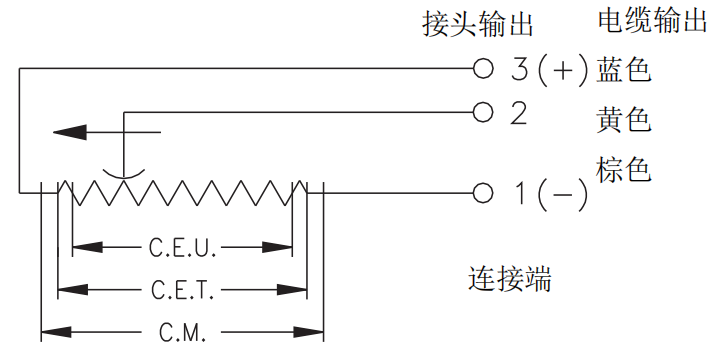

電氣連接 :

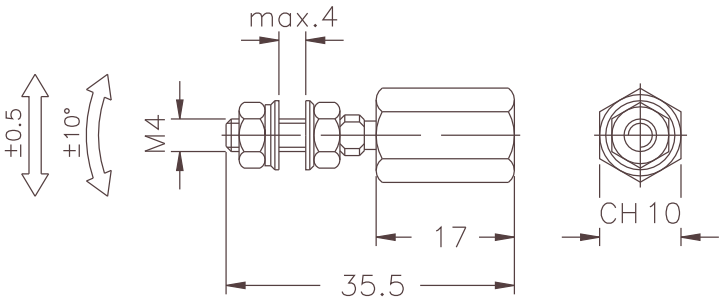

聯軸節

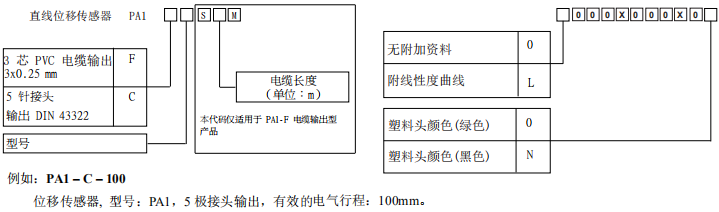

訂貨代碼
配件：
標準配件

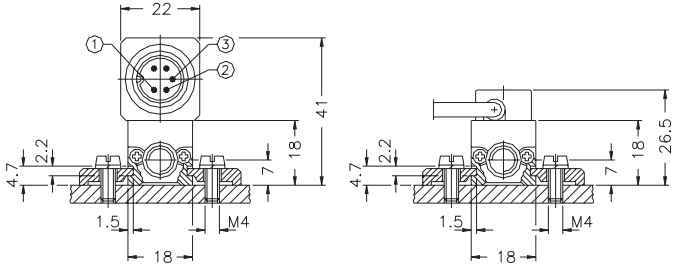

PA1 安裝套件： 4 個支架，M4x10 螺釘，彈簧墊圈 PKIT005
聯軸器 PKIT020
選購 配件
5 針軸向 PCB 母接頭 (DIN43322)，IP40 ?4 - ?6 mm 電纜夾 CON011
5 針軸向 PCB 母接頭 (DIN43322)，IP65 PG7 ?4 - ?6 mm 電纜夾CON012
5 針直角徑向 PCB 母接頭 (DIN43322)，IP40 ?4 - ?6 mm 電纜夾 CON013
5 針直角徑向 PCB 母接頭 (DIN43322)，IP40 ?4 - ?6 mm 電纜夾 CON013
