簡單介紹：
日本索尼Magnescale DK155/205系列大行程探規:
高精度,堅固型探規,適用安裝于各種機器.

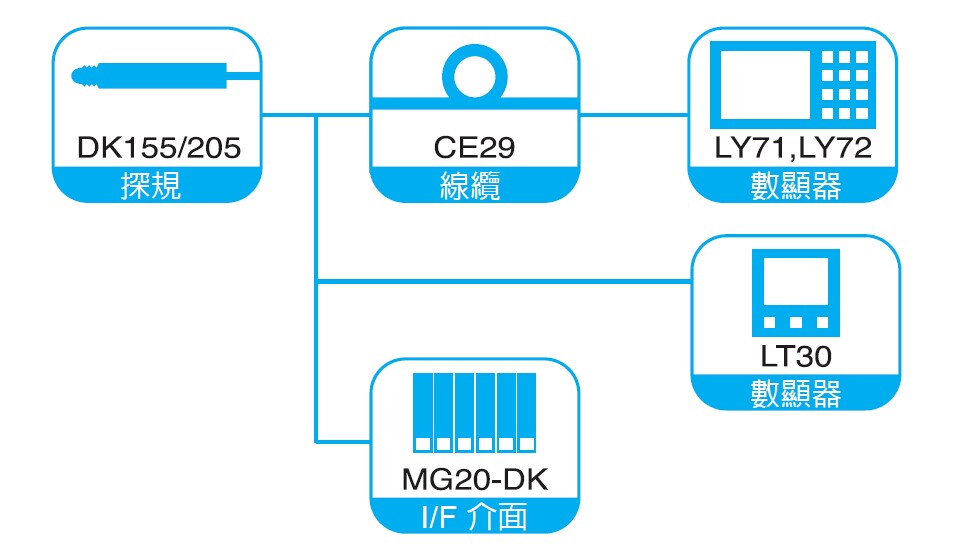

大行程高度計測量計精度5μm，分辨率0.5μm，測量行程155mm，輸出線纜最長22m,測量次數500萬次以上，配有產品：MG系列，LY71,LY72,LT30.
產品特性：
日本索尼Magnescale DK155/205系列大行程探規特點
1.量測范圍:155mm/6.1"
2.精度：5μm(DK155PR5),6μm(DK205PR5)
3.解析度：0.5μm
4.適用于各種工廠作業環境.
5.磁性量測頭(DG155BP/205BP)
6.直接連接至A/B相數顯器
3.解析度：0.5μm
4.適用于各種工廠作業環境.
5.磁性量測頭(DG155BP/205BP)
6.直接連接至A/B相數顯器
技術參數：
型號名稱 | DK155PR5 | DK205PR5 |
輸出 | A/B/Z三相差動信號輸出(符合EIA-422標準)*請參見P17輸出信號相位差異度 | |
解析度*1 | 0.5μm | |
量測范圍 | 155mm | 205mm |
精度(溫度20℃) | 5μm | 6μm |
原點 | 1點(距離轉軸5mm) | |
最大反應速度 | 250 m/min | |
耐震動(10 to 2000 Hz) | 150 m/s2 | |
耐沖擊(11ms) | 1500 m/s2 | |
保護等級 | IP64 | |
作業溫度 | 0℃ to 50℃ | |
儲存溫度 | -20℃ to 60℃ | |
電源電壓 | DC +5V | |
消耗功率 | 1 W 以下 | |
線纜長度*2 | 約2.5m | |
線纜直徑 | ?32 0-0.05mm | |
重量*3 | 大約1100g | 大約1300g |
量測頭固定法 | 磁性物 | |
量測頭用磁鐵固定 | 磁性相吸:10N,可防止水平滑動:2.7N 供應?4mm鎢鋼珠 | |
轉軸*4 | ?8mm,徑向擺動,最大0.04mm | |
輸出線纜長度 | 最長22m | |
保證行程次數 | 保證能量測至少5百萬次而不產生暴沖 | |
配件 | + P M4*5螺絲(2個),說明書 | |
*1:當連結至LT30系列,MG系列和LY70系列時,須先設定解析度,詳細資訊請參考相關說明手冊.
*2:延長線(選配)請參考P10 DK 802 A/B
*3:標示重量為全重量但不包含線纜以及電氣分割功能機盒.
*4:轉軸重量約400g.

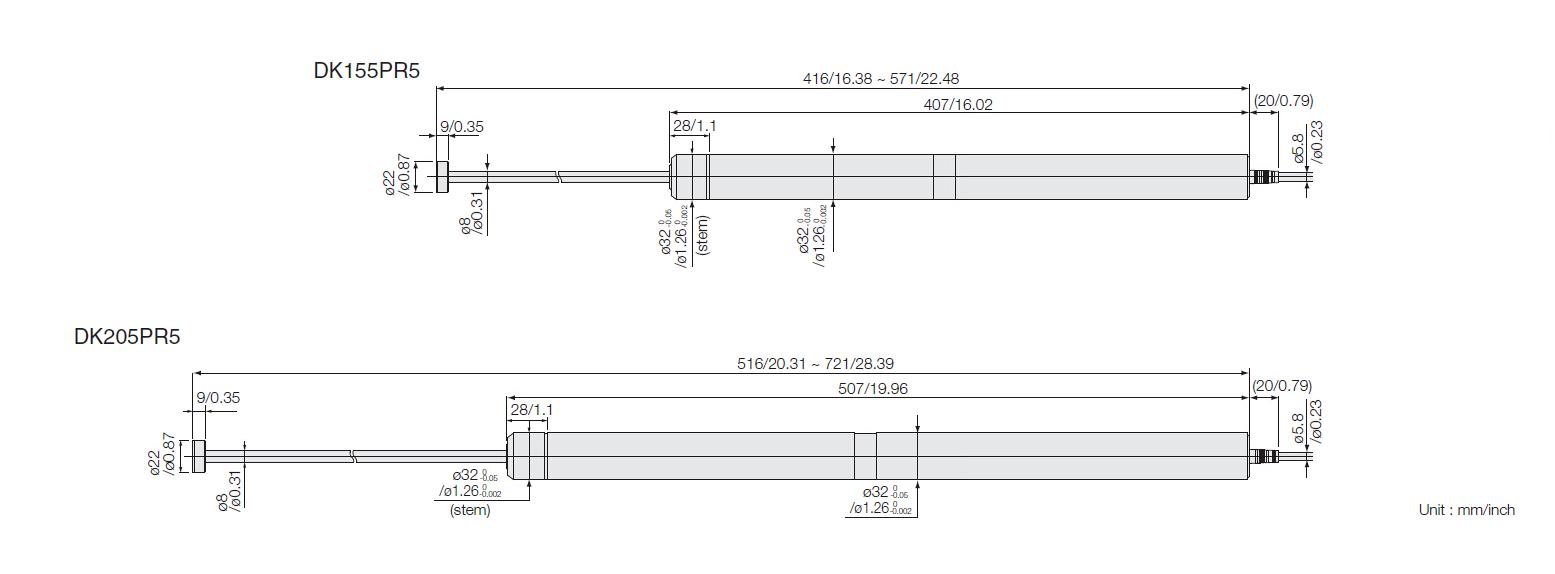

產品尺寸：
